パイロクリアー

Pyroclear

高強度で安全なワイヤレス防火ガラス
パイロクリアは、フロート板ガラスに超強化処理を加えた
ワイヤレスの乙種、甲種防火戸用の耐熱強化ガラスです。
フロート板ガラスと同色調でクリアな視界が得られ、さ
らに、強化ガラスの安全性も備えています。最大寸法は、
国内最大の2400×1800mm。色調は25色ものカラーバリ
エ一ションを揃えていますので、安全で明るく開放的な
空間を実現します。

パイロストップ 従来の網入りガラス

防火ガラス
防火ガラスは、従来、網入りガラスを使用しています。
この
網入りガラスは良く一般の方にとりまして、防犯に向いているように間違って認識されています。
火災時に、炎によりガラスが欠落しませんので、内外部への延焼を防ぐ事が出来ます。

しかし、このパイロクリアーには

FIRE PREVENTIVE
パイロクリアは、特殊なエッジ加工と超強化処理
を施すことによって建設省告示に定める防火試験
をクリアしている防火ガラスです。乙種防火戸、
甲種防火戸として幅広く使用されています。

■耐熱強化ガラス
●乙種防火戸用ガラス
通則認定第2号「アルミニウム製乙種防火戸」の主構成
材料として認定されています。
通則認定サッシと組合わせて幅広く使用できます。
●甲種防火戸用ガラス
甲種防火戸といえばこれまで、スチール製の防火ドア、
シャッターが一般的でしたが、パイロクリアを採用した
個別認定の取得が拡大し、ご採用いただきやすくなり
ました。

WIRE LESS
パイロクリアは、建築板ガラスとして通常使用
されているフロート板ガラスを加工した防火ガラス
ですので、網のないクリアな外観と自然な色調がえ
られます。

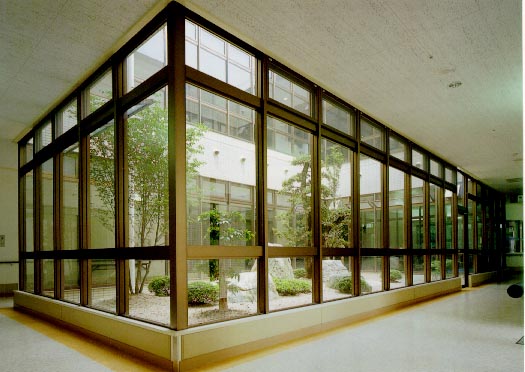

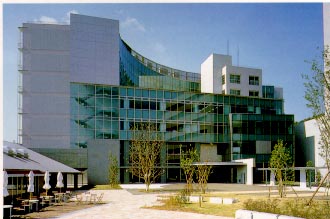

写真をクリック=>拡大写真


●パイロクリアは、通常のフロート板ガラス
と同じ色調ですので、周辺のガラスとの
色合わせが容易です。
(但し、熱処理がしてあるため反射映像
などは一般の強化ガラスと同程度にな
ります。)
■高強度・安全ガラス
つ超強化処理を施したガラスですので、強度は同厚のフ
ロート板ガラスの6倍以上、通常の強化ガラスの約2倍
もあります。
そのため、熱割れなどのおそれはありません。
パイロベル
クリアー
普通ガラス
A万一破損した場合でも、小さな破片になる安全ガラス
ですので火災時のみでなく、日常の人体衝突や地震な
どの際の安全性も有しています。
●ガラス製品分類の適用(強化ガラス及び安全ガラスに該当)
JlS 強化ガラスJlSR3206V類に適合
耐風圧設計 建設省告示第109号など強化ガラスと同等の品種別係数3.0に該当
安全設計指針 建設省S61年5月通達「開口部の安全設計指針」の安全ガラスに該当

CLEAR&COLOR
パイロクリアは、透明タイプ、熱線吸収タイプ、熱線
反射タイプ、高性能熱線反射タイプの4タイプ、25色
のカラーバリエーションを揃えています。
■透明タイフ(クリア)--------------------------------------1色
通常のフロート板ガラスを使用したパイロクリアです。
■熱線吸収タイフ(ブルー・グレー・ブロンズ・グリーン)------4色
熱線吸収板ガラスを使用したパイロクリアです。
■熱線反射タイフ(レフライト)-----------------------------3色
熱線反射ガラス(レフライト)を使用したパイロクリアです。
■高性能熱線反射タイフ(レフシャイン)-------------------17色
パイロクリア透明タイフにスパッタリング加工を施しました。
SIZE
パイロクリアの最大寸法は2400×1800mm(8ミリ)と
ワイドです。

パイロクリアは特殊なエッジ
加工を施してあります。また、
全周にエッジ保護のため金属
デーブが巻いてあります。
テープは剥がさずにそのまま
施工してください。

設計・施工・及び使用上のご注意

●防火認定について
防火戸はガラスのみでなくサッシや枠と一体で認定されま
す。認定の有無やその仕様をご確認の上、ご使用ください。
※通則認定制度の場合
通則認定を取得したアルミサッシに防火標準納まりによって
施工してください。コーナー部等、ガラスの
突き付け施工はできませんので、ご注意ください。
※個別認定制度の場合
ガラス単独ではなくサッシや枠と一体で個々に認定されます
ので、認定された仕様をご確認の上、ご使用ください。また、
新たに認定を取得される場合は事前にご相談くだきい。


●用途について
30分の耐火性能が要求される耐火建築の屋根やトップライト
などへは、現在網入板ガラス以外は使用できません。
また防火用途以外で200℃以上の高温に繰返しさらされるス
トーブなどの用途でのご使用はお避けください。


●特性について
一般の強化ガラスとほぼ同様の特性をもっています。


●ガラスにできた深いキズが成長して、外力が加わってい
ない状態で不意に破損することがあります。
(パイロクリアは不純物などに起因するキズによる破損を
極力除去するためSOAK処理を施しています。)


●特性上、万一の破損時には全面破砕し破片が脱落するこ
とがあります。落下高さ16m(シーリング施工)及び、7m
(熱線吸収タイフ及びシーリング施工以外)を超える場所な
どでご使用の場合は、弊社支店へお間い合わせください。
※パイロクリアは、一般の強化ガラスの約2倍の強度があり
ますが、耐風圧強度計算については、一般の強化ガラス
と同一としてお取り扱いください。


●反射映像を重視した使い方をする場合は、8ミリ厚のご使
用をおすすめします。
ただし、パイロクリアは熱処理を施していますので、熱処
理をしていない板ガラスに比べて反射映像が乱れますので
ご了承ください。


●施工について
ガラスエッジにキズがつくと所定の防火性能がえられないことが
あります。パイロクリアにはエッジ保護のため、全局金属テープが
巻いてありますが、運搬や施工にはご注意ください。また、テープ
は剥がさずにそのまま施工してください。


●加工について
パイロクリアは平板のみです。穴あけ、切り欠き、曲げ加
工などはできません。また、切断や面取りなどはできませ
んので、ご使用になる寸法でご発注ください。
また、パイロクリアを合わせガラスでご使用になる場合や、
異形品の製造については弊社までお問い含わせくださ
い。
