その考え方を、ガラス窓に応用したものです。

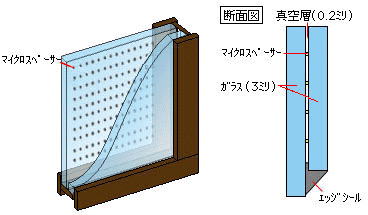

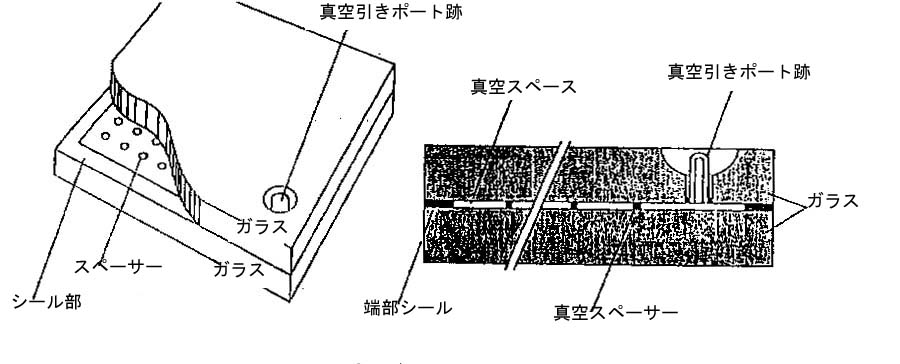

この様な構造になっています。
|
この４つの機能に対して、どれをとっても優れているのです。
断熱性能
| 品種一覧表 | 参考 | |||||||||||
| | 高断熱仕様 スペーシア スタンダード |
高遮熱高断熱仕様 スペーシア ＤＸ |
防火仕様 スペーシア ワイヤー |
複層ガラス | 一枚ガラス | |||||||
| 透明 | 不透明 | 透明 | 透明 | 不透明 | 透明 | 透明 | ||||||
| 呼び厚さ (ミリ） | 6 | 8 | 10 | 6 | 10 | 6 | 10 | 9.8 | 9.8 | 12 | 3 | |
| ガラス構成 | ガラス品種 (ミリ） | 透明３ | 透明４ | 透明５ | Ｌｏｗ-Ｅ ３ | Ｌｏｗ-Ｅ ５ | ｿｰﾗｰ ｺﾝﾄﾛｰﾙ３ | ｿｰﾗｰ ｺﾝﾄﾛｰﾙ５ | 網入磨 ６．８ | 網入磨 ６．８ | 透明３ | 透明３ |
| 真空層 （ミリ） | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 中空層６ |
|
|
| ガラス品種 (ミリ） | Ｌｏｗ-Ｅ ３ | Ｌｏｗ-Ｅ ４ | Ｌｏｗ-Ｅ ５ | すり３ | すり５ | Ｌｏｗ-Ｅ ３ | Ｌｏｗ-Ｅ ５ | Ｌｏｗ-Ｅ ３ | すり３ | 透明３ |
|
|
| 熱還流率 | Ｋｃａｌ/㎡ｈ℃ | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 2.3 | 2.9 | 5.1 |
| Ｗ/（㎡・ｋ） | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.7 | 3.4 | 6.0 | |
| 日射熱取得率 (%） | 75 | 74 | 72 | 68 | 65 | 47 | 42 | 69 | 73 | 79 | 88 | |
| 紫外線カット率 (%) | 60.5 | 63.6 | 66.0 | 60.5 | 66.0 | 85.6 | 89.0 | 66.5 | 57.0 | 48.7 | 33.7 | |
| 結露発生温度 (℃） | -21 | -21 | -21 | -21 | -21 | -21 | -21 | -21 | -6 | 0 | 8 | |
| 防音性能 (JIS等級） | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 35 | 35 | 20 | 25 | |
| 最大寸法 (mm） | ２４００×１３５０ | １８００×１２００ | ２４００×１３５０ | 2400×1350 | 1800×1200 |
|
|
|||||
| 最小寸法 (mm) | ３５０×２００ | ３５０×２００ | ３５０×２００ | 350×200 | 350×200 |
|
|
|||||
単位（Kcal/m2h℃） 計算方法はJISR3106,JISR3209に準ずる
この数字をご覧になっても、ピンときませんが、住宅から逃げ出す熱量のほぼ半分は、窓の部分から逃げ出すと言われています。
このLow-Eのガラスと組み合わせた真空複層ガラスならば、断熱壁材とほぼ同じだけの機能を有します。
凄い事です

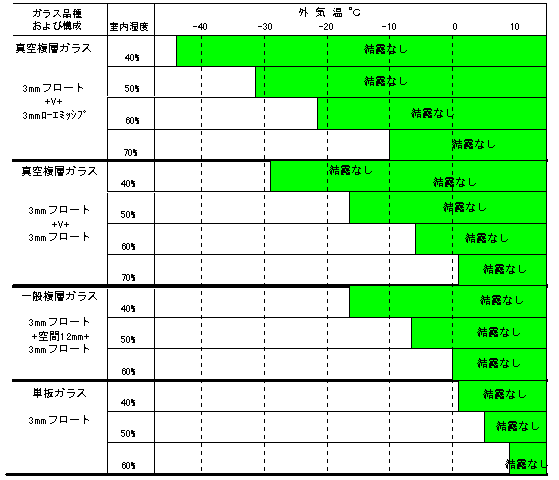

結露軽減
|
室内温度２０℃、冬にすごし易い温度と、室内湿度６０％
しかし、窓ガラスが結露して、困る事が有りますね
この真空複層ガラスなら、問題解決です 。
幸福の花スペーシア・フラワー
防音性能・遮音性能
JIS遮音性能３０等級を、クリアーしています。
遮音・防音の合わせ硝子と同等の機能を有しています。
対風圧強度
平成９年10月現在の段階で最大製造寸法は、2400 x 1350mm になりました。
 |
